Metem Zetwerk2023 – 2024

Het deklijstsysteem uitgetekend

Een montagehandleiding van acht pagina's voor het Klik-Deklijstsysteem van Metem, met toon-shaded 3D-renders uit het eigen model.

Klant
Jaar2023 tot 2024
Werk
  • 3D-visualisatie
  • Technische illustratie
  • Grafisch ontwerp
  • Drukwerk
Waar klanten vastliepen

Metem Zetwerk verkoopt via ikmetem.nl Klik-Deklijsten, een deklijstsysteem dat je zonder solderen monteert. Klanten waren enthousiast over het product, maar liepen vast bij de montage en belden de klantenservice. Het systeem is slim, de uitleg ontbrak.

Wat ik maakte

Metem vroeg om een montagehandleiding waarmee klanten er zelf uitkomen. Ik maakte er een van acht pagina's: het 3D-model en de renders in Cinema 4D, het grafisch ontwerp en de opmaak in InDesign.

Het vraagstuk

Wat er nodig was

01
Montage

Zes onderdelen, zeven stappen

Deklijst, buitenhoek, binnenhoek, twee soorten klangen en een expansiekap, te monteren in zeven stappen. Wie de volgorde niet kent, loopt vast en belt de klantenservice.

02
Beeld

Een foto laat te veel zien

Zink glimt en spiegelt de lucht. Op een foto trekt het materiaal de aandacht, terwijl je juist moet zien waar een onderdeel zit en waar de schroef ingaat.

03
Lezers

Eén handleiding voor twee soorten monteurs

De zinkwerker die dit dagelijks doet en de klusser die voor het eerst een deklijst monteert krijgen dezelfde acht pagina's. Er is geen aparte versie voor beginners, dus elke stap moet zonder voorkennis te volgen zijn.

Eerst het systeem nabouwen

Ik ben begonnen met het modelleren van alle zes onderdelen in Cinema 4D: deklijst, buitenhoek, binnenhoek, bevestigingsklang, expansieklang en expansiekap.

Tijdens het modelleren merk je vanzelf of de onderdelen in elkaar passen. Elke render in de handleiding komt uit ditzelfde model.

Het onderdelenoverzicht toont A tot en met F in zes kaders, met daaronder een exploded view met verwijslijnen.

Exploded view van het Klik-Deklijstsysteem met alle zes onderdelen

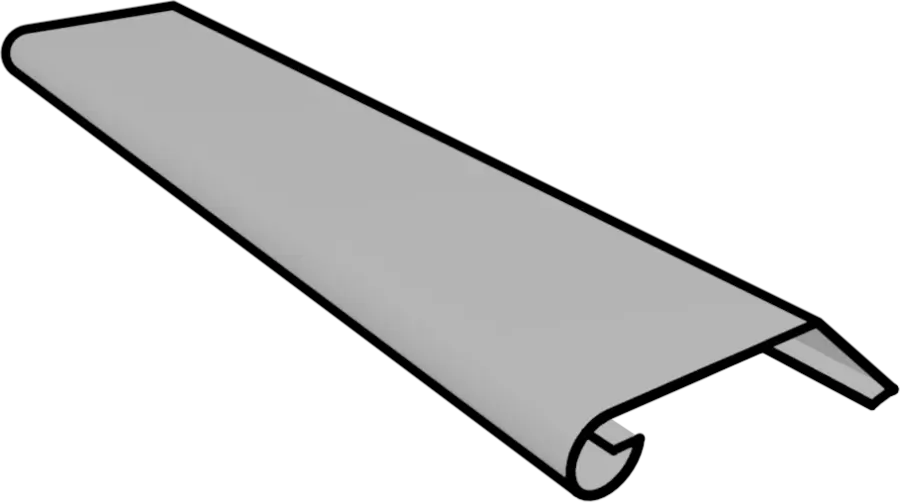

  • Deklijst lengte ADeklijst lengte

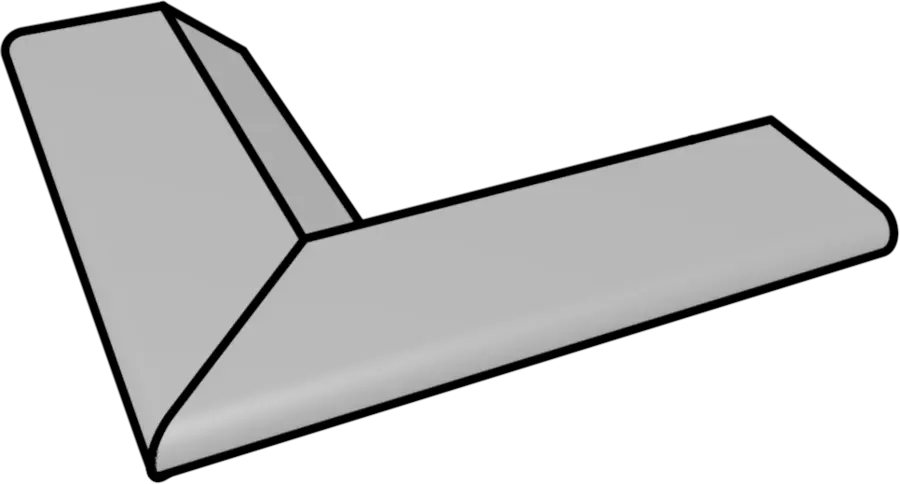

  • Buitenhoek BBuitenhoek

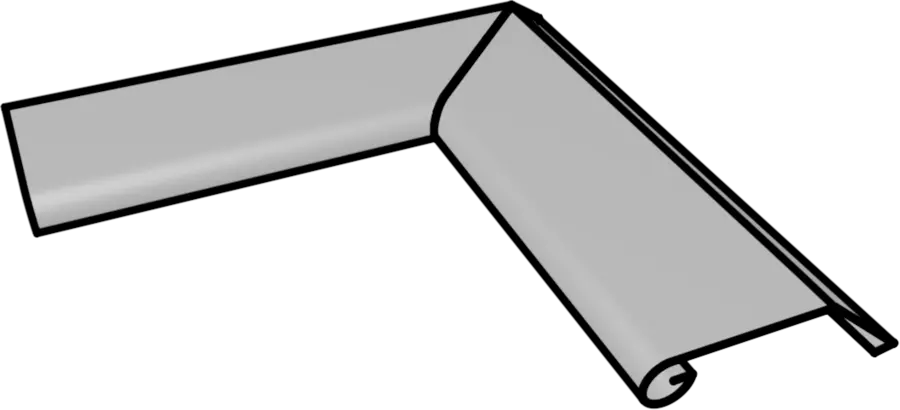

  • Binnenhoek CBinnenhoek

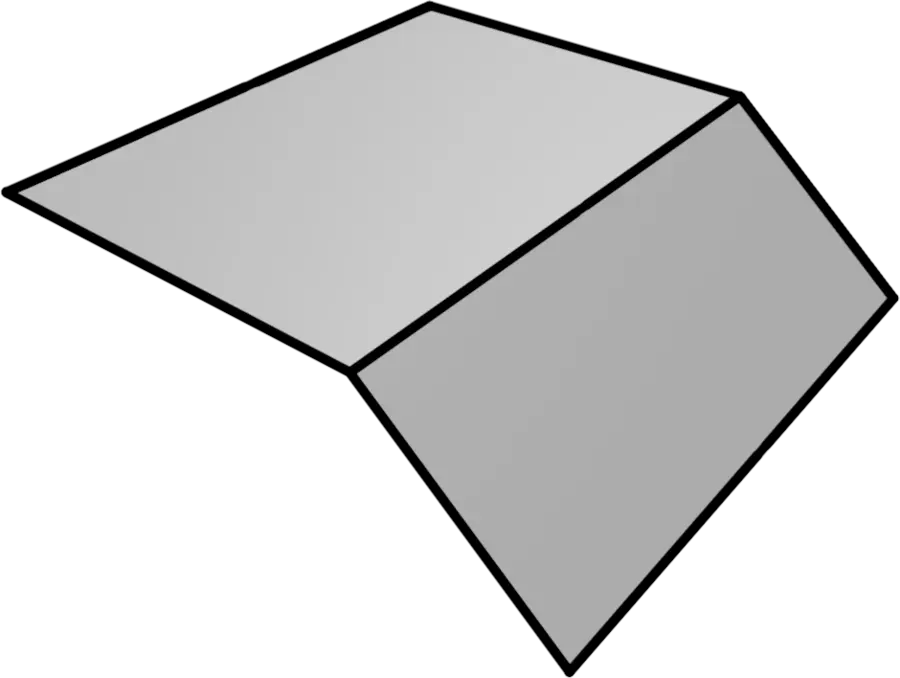

  • Bevestigingsklang DBevestigingsklang

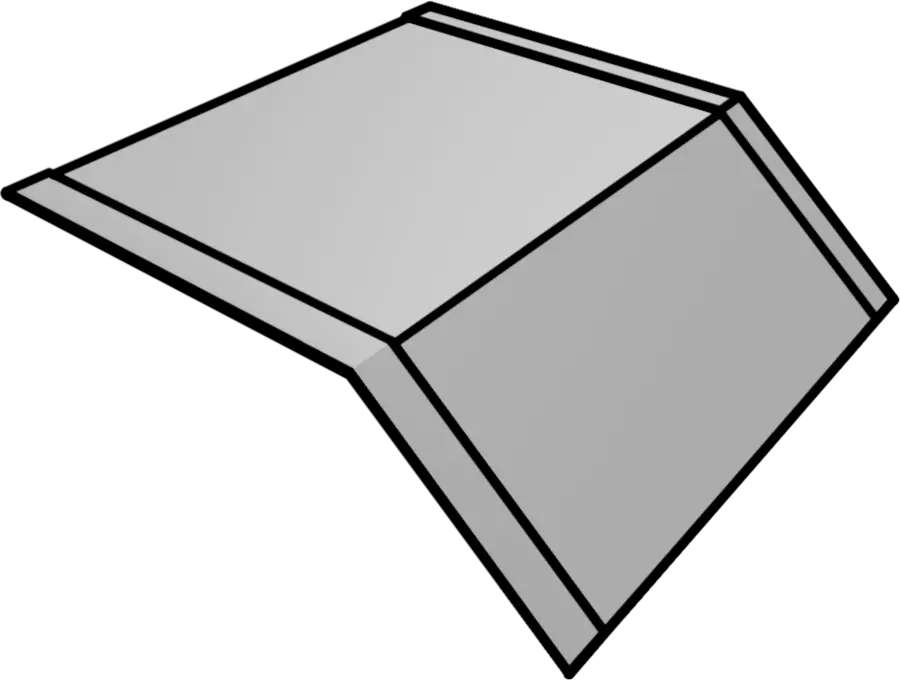

  • Expansieklang EExpansieklang

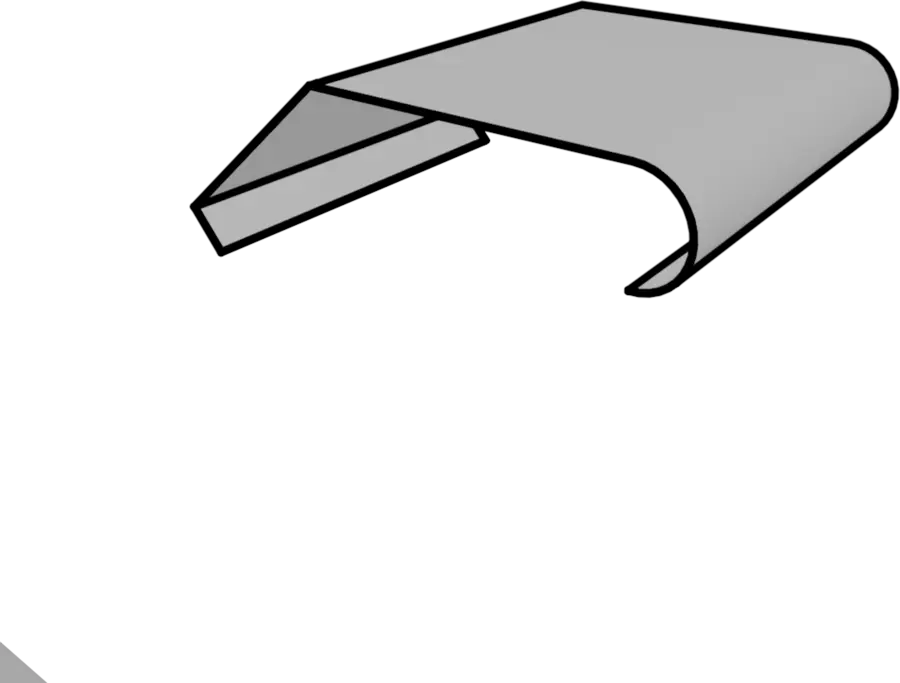

  • Expansiekap FExpansiekap

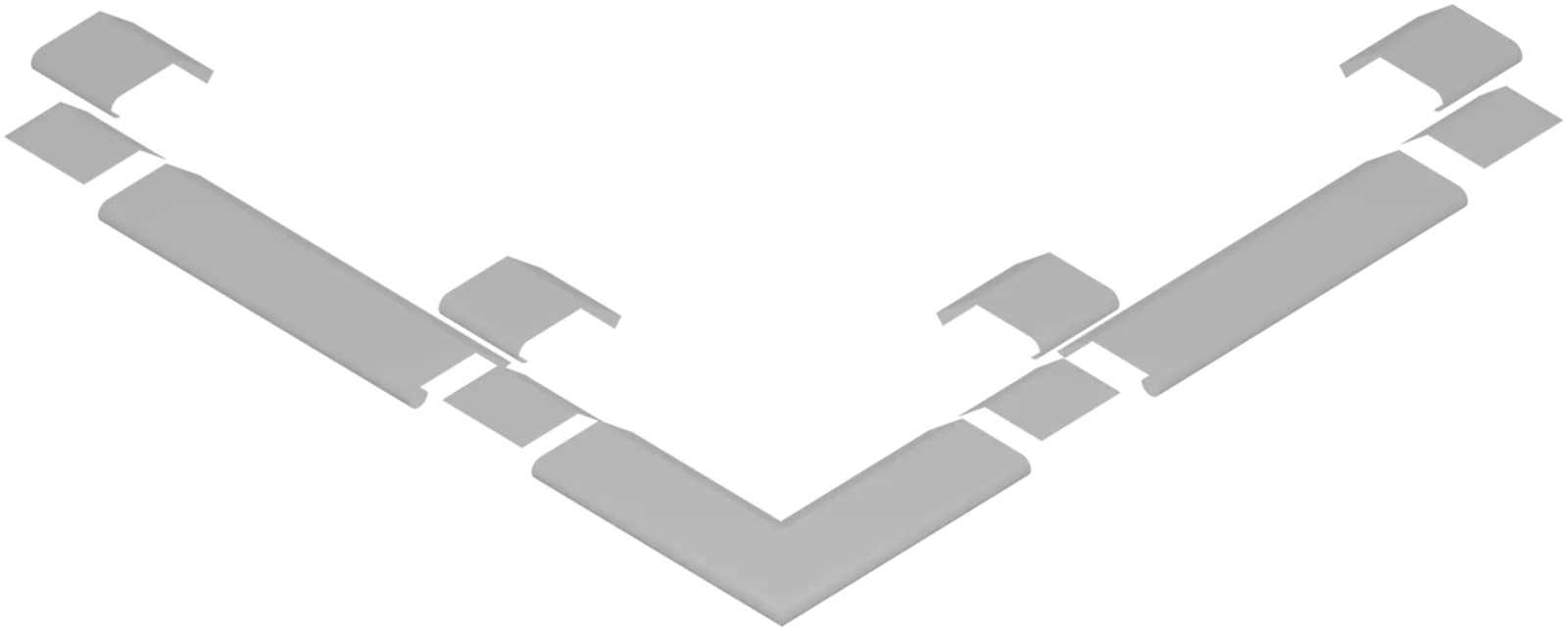

De exploded view zoals hij op pagina 3 staat, hier opgebouwd zoals hij in Cinema 4D ontstond: eerst de line-pass, dan de fill-pass eronder. Zes onderdelen, van deklijst tot expansiekap.

Egaal grijs met zwarte outlines

De renders zijn toon-shaded: egaal grijs met zwarte outlines. Het oogt als een cartoon, maar eronder zit de exacte geometrie van het product.

Die keuze is functioneel. Zetwerk laat zich slecht fotograferen, grijs zinkprofiel op grijs zinkprofiel. Zonder glans en reflectie blijft de vorm over, en die heb je tijdens de montage nodig.

En omdat het renders zijn, kon ik per stap de camera precies daar zetten waar je de handeling het best ziet.

Foto versus toon-shaded render

VanNaar
Materiaal
Zinkglans en reflecties
Egaal grijs, alleen de vorm
Randen
Vervloeien in de belichting
Zwarte outline om elk onderdeel
Standpunt
Waar een camera kan staan
Precies de hoek die de stap vraagt
Situatie
Eén dak, één moment
Elke stap los, zonder ruis eromheen
Dezelfde geometrie als het echte product, alleen getekend.
De montage in zeven stappen 7 stappen

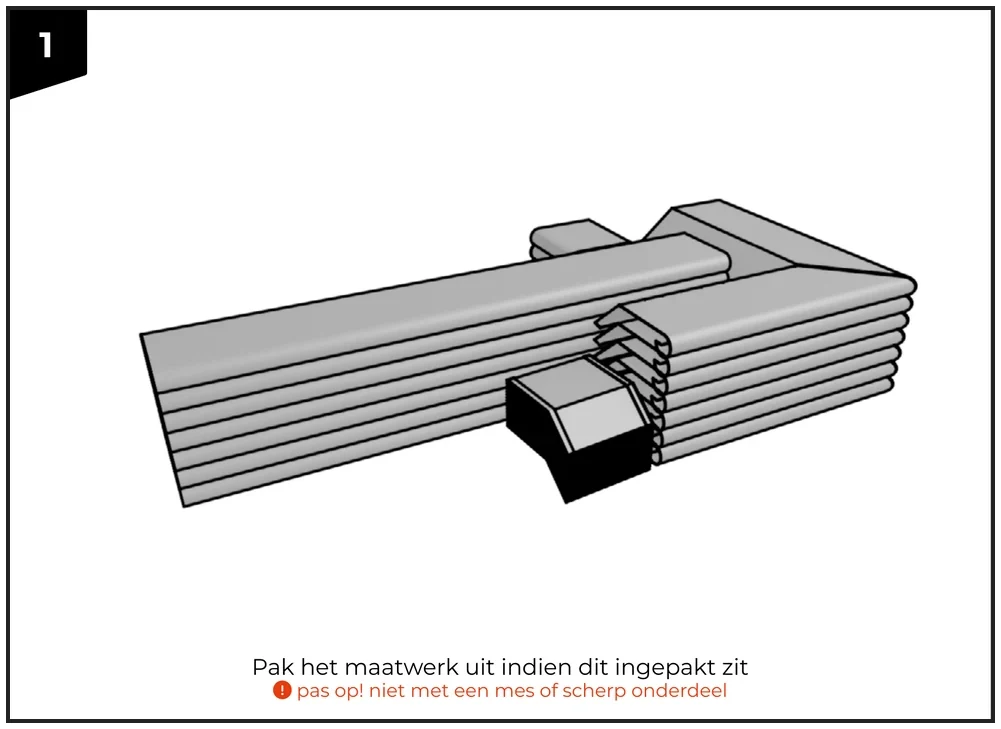

De handleiding begint bij het uitpakken van het pakket.
De handleiding begint bij het uitpakken van het pakket.

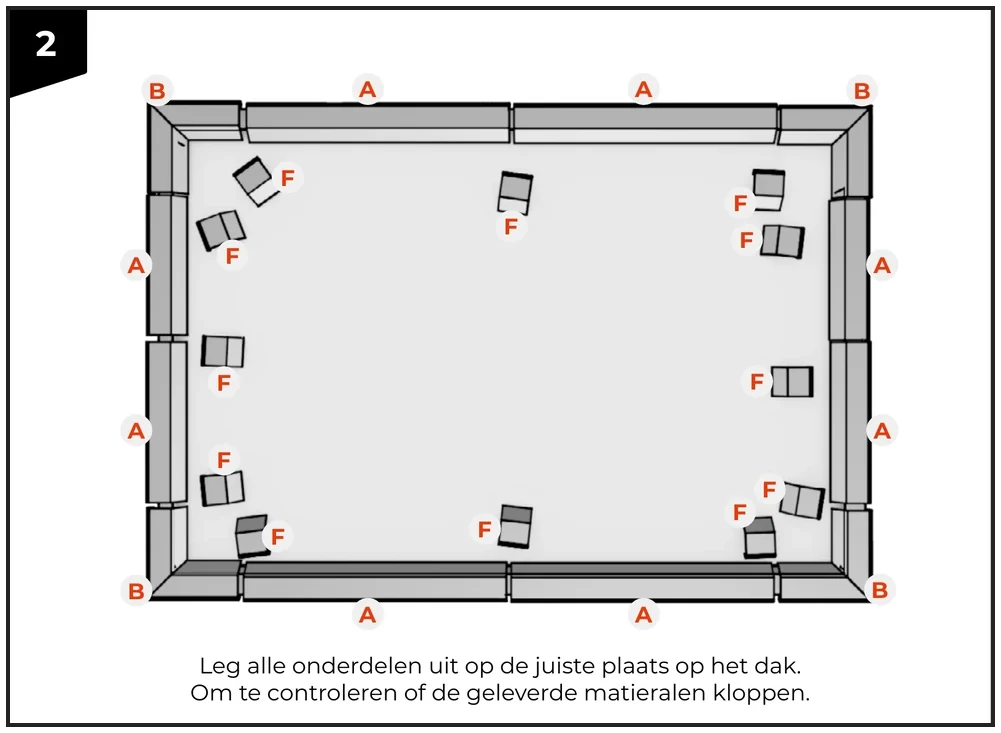

Alles eerst neerleggen. Zo zie je meteen of de levering compleet is.
Alles eerst neerleggen. Zo zie je meteen of de levering compleet is.

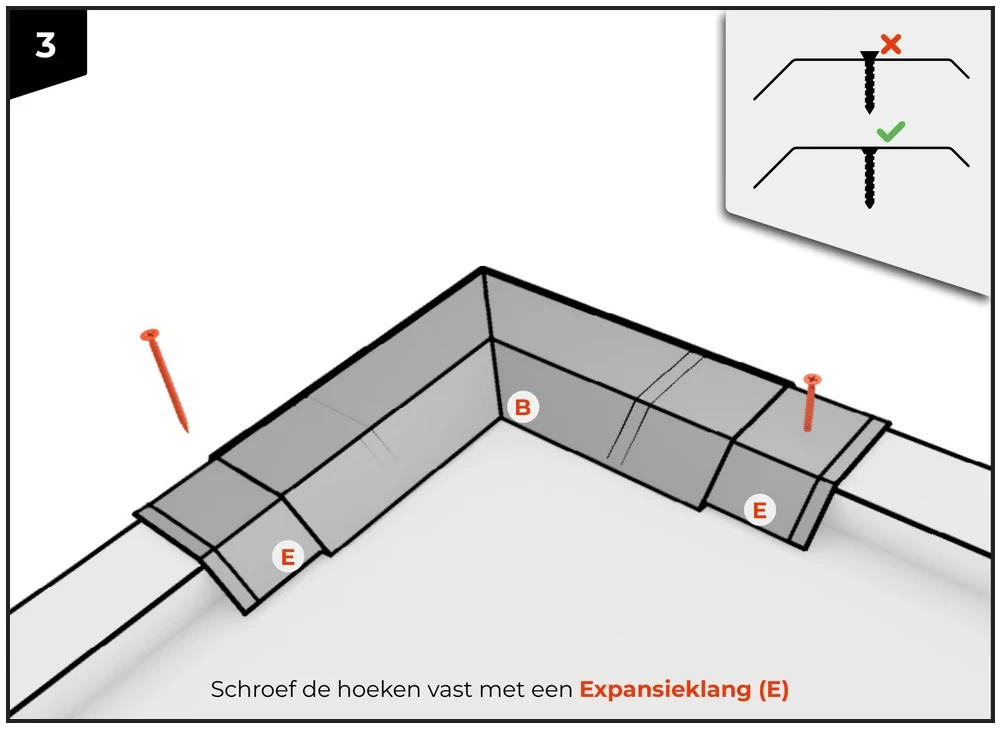

Rechtsboven de inzet met de schroefkop, fout boven, goed onder.
Rechtsboven de inzet met de schroefkop, fout boven, goed onder.

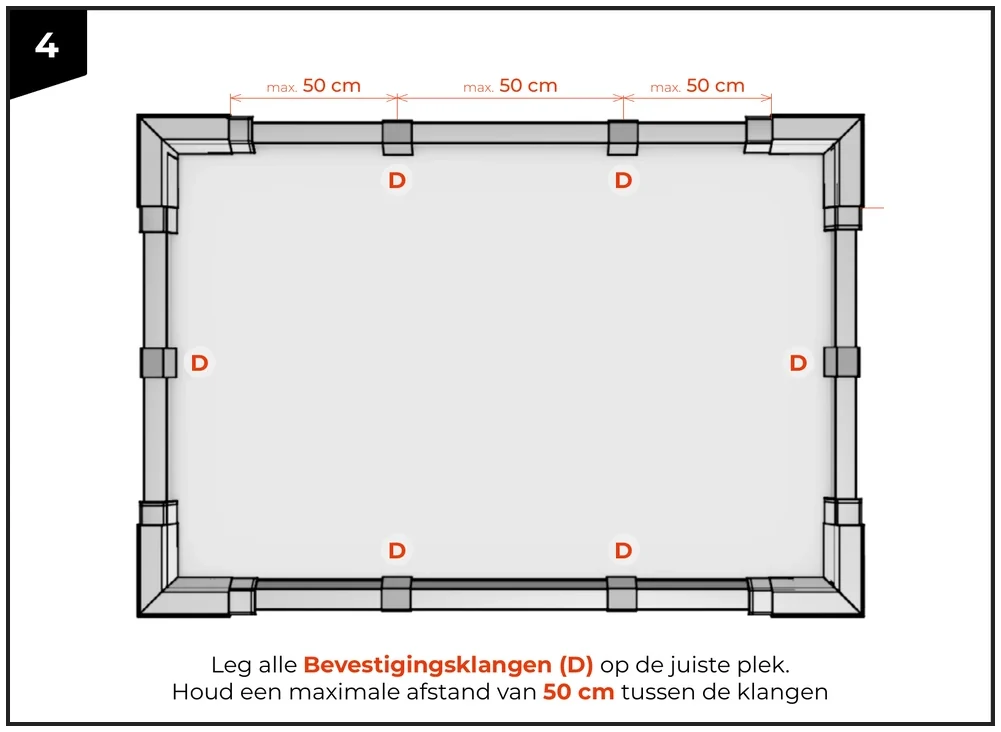

De maximale afstand tussen de bevestigingsklangen, vijftig centimeter, staat in het beeld zelf.
De maximale afstand tussen de bevestigingsklangen, vijftig centimeter, staat in het beeld zelf.

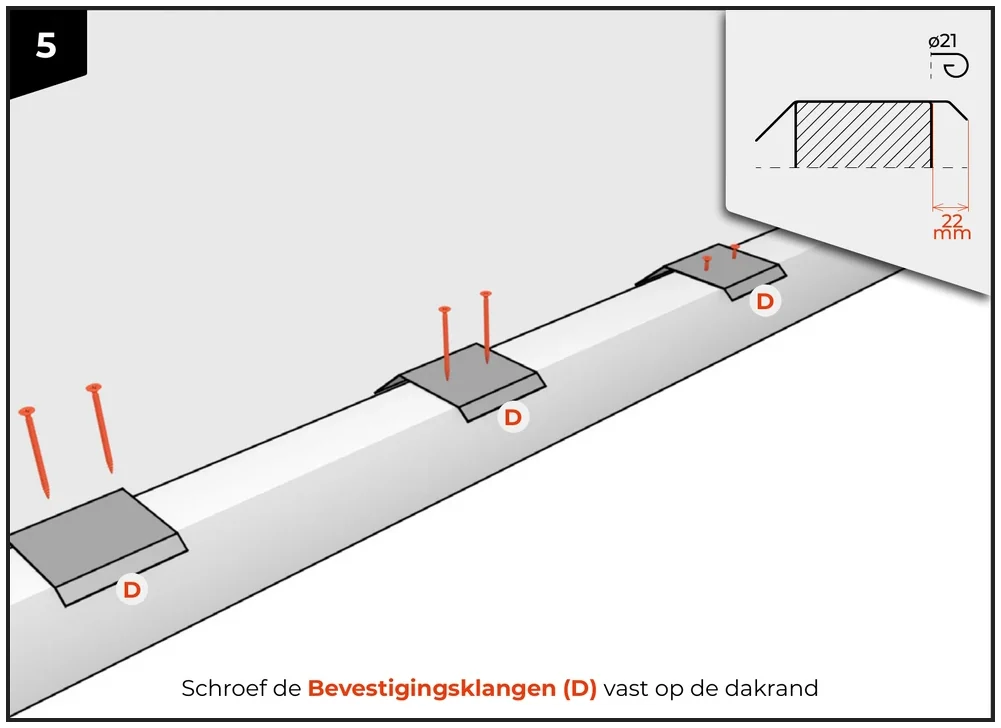

Dezelfde klangen als in het overzicht, nu gerenderd op ooghoogte van de monteur.
Dezelfde klangen als in het overzicht, nu gerenderd op ooghoogte van de monteur.

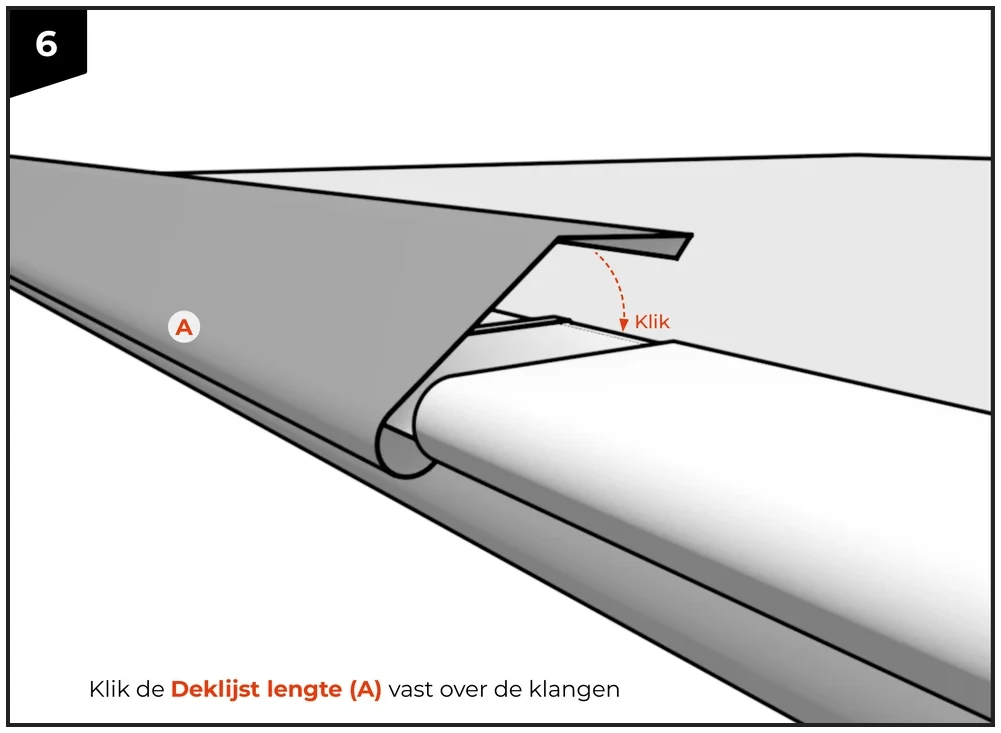

Hier klikt de lijst vast, zonder solderen. Daar dankt het systeem zijn naam aan.
Hier klikt de lijst vast, zonder solderen. Daar dankt het systeem zijn naam aan.

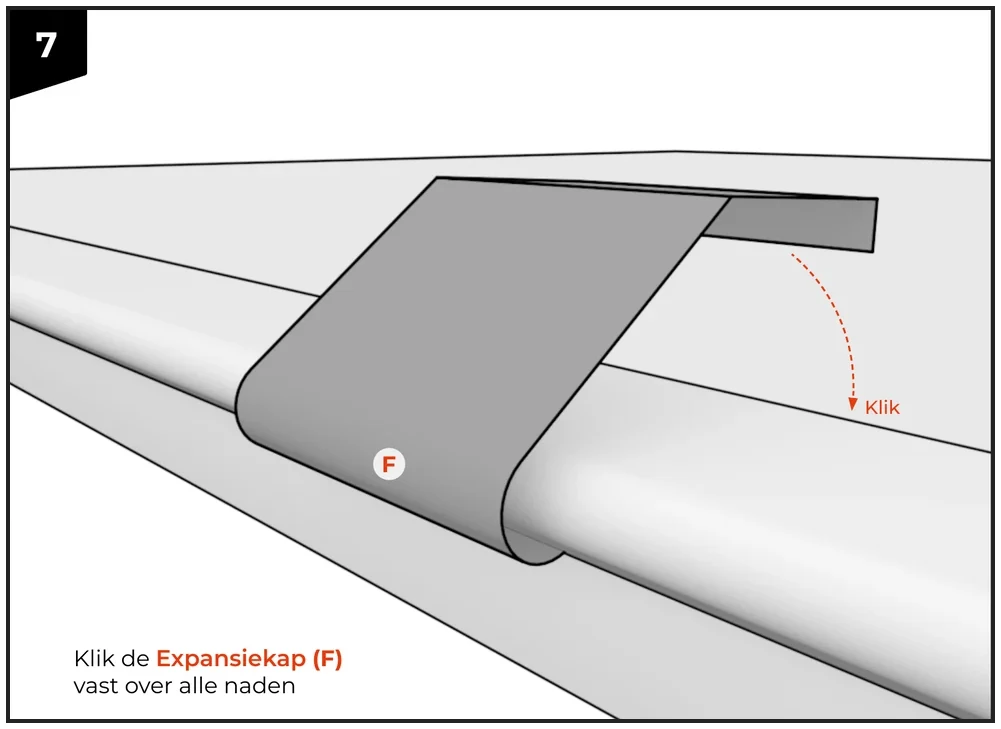

Tot slot klikt de expansiekap over de naden.
Tot slot klikt de expansiekap over de naden.

Opmaak in de Metem-huisstijl

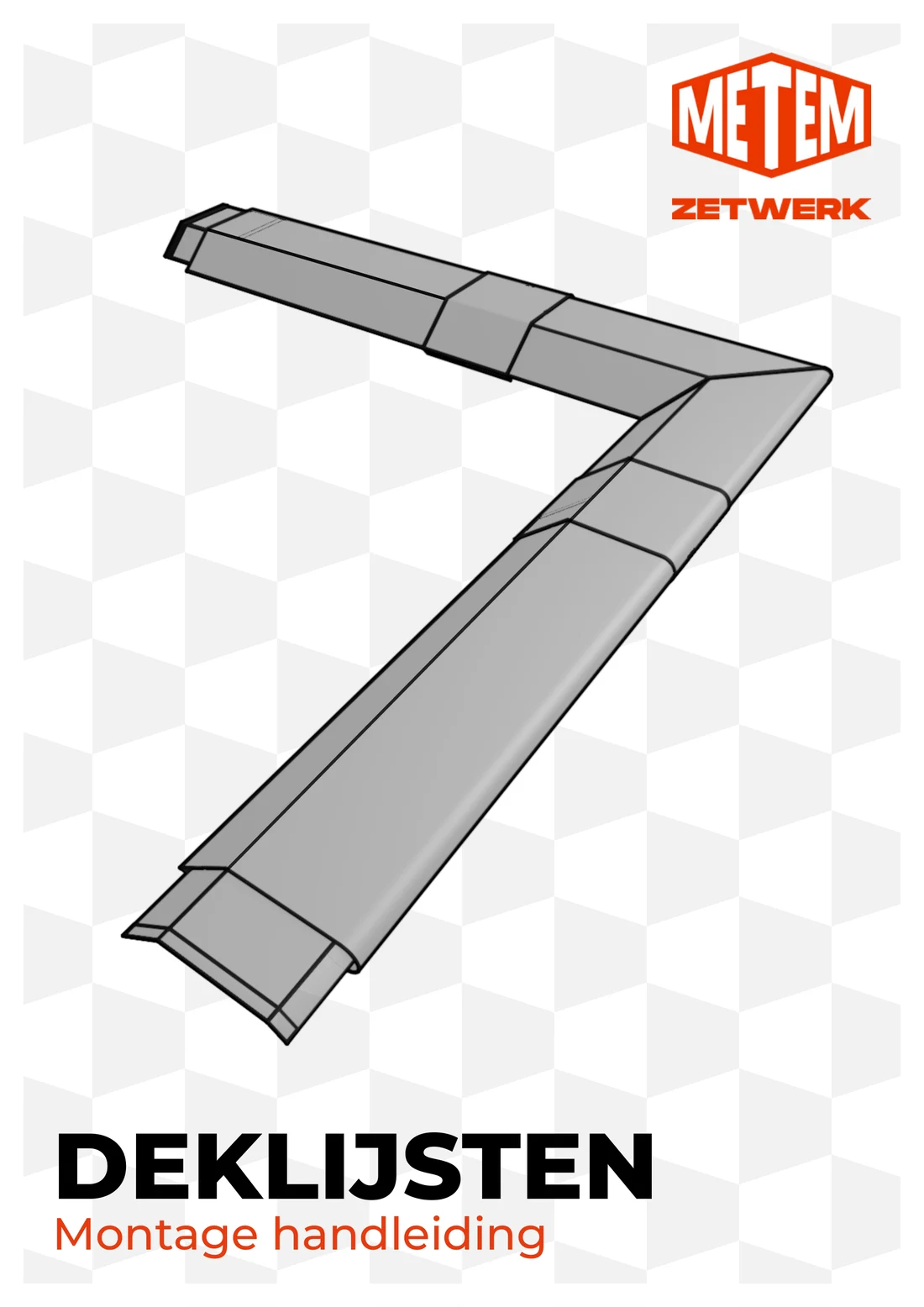

De opmaak deed ik in InDesign, in de huisstijl van Metem: oranje, zwart en het hexagoonpatroon als achtergrond. De cover opent met een grote render van een deklijsthoek, achterop staan adres en QR-code.

Omdat modellering, renders en opmaak in één hand lagen, stond de complete handleiding er binnen twee weken.

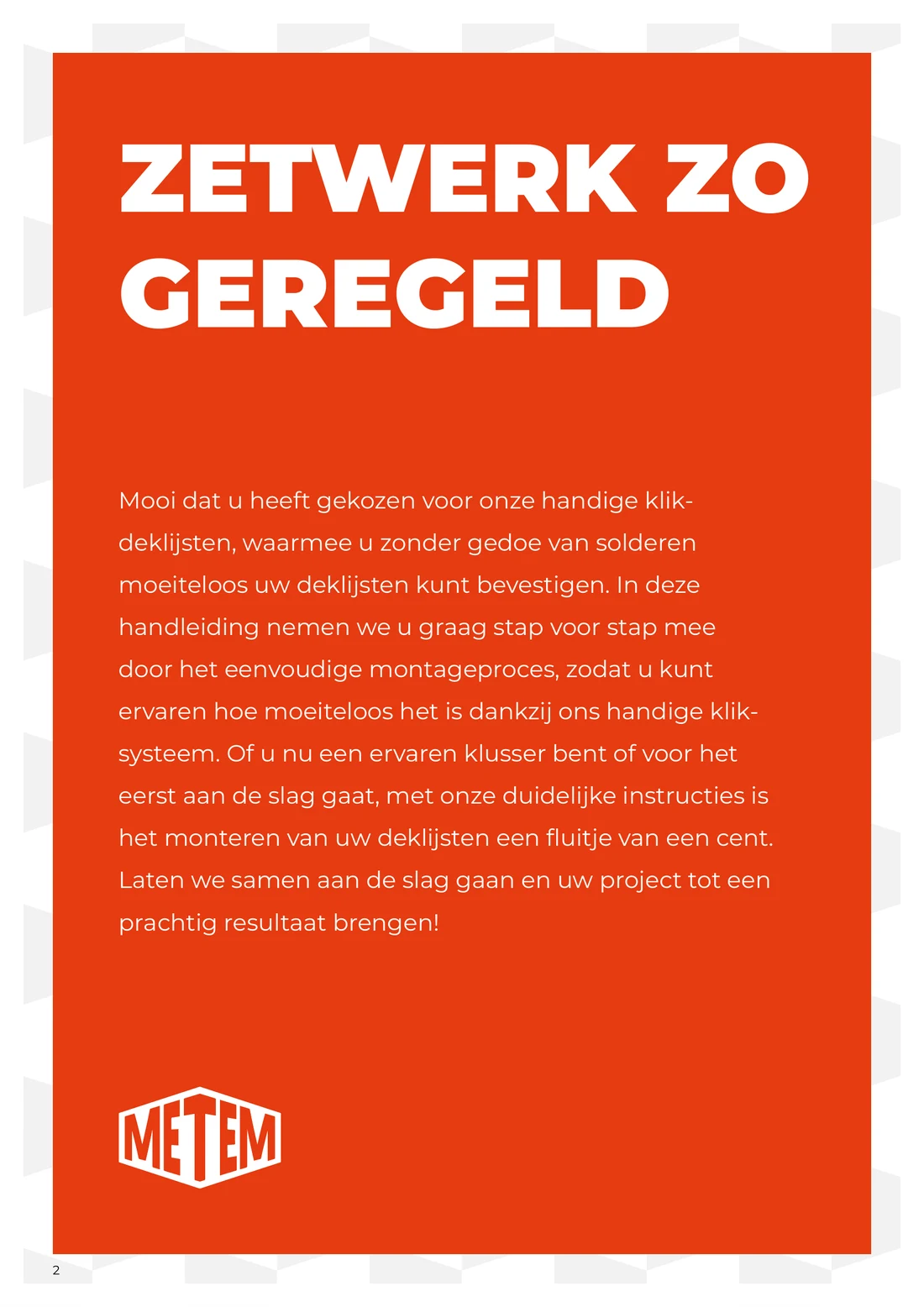

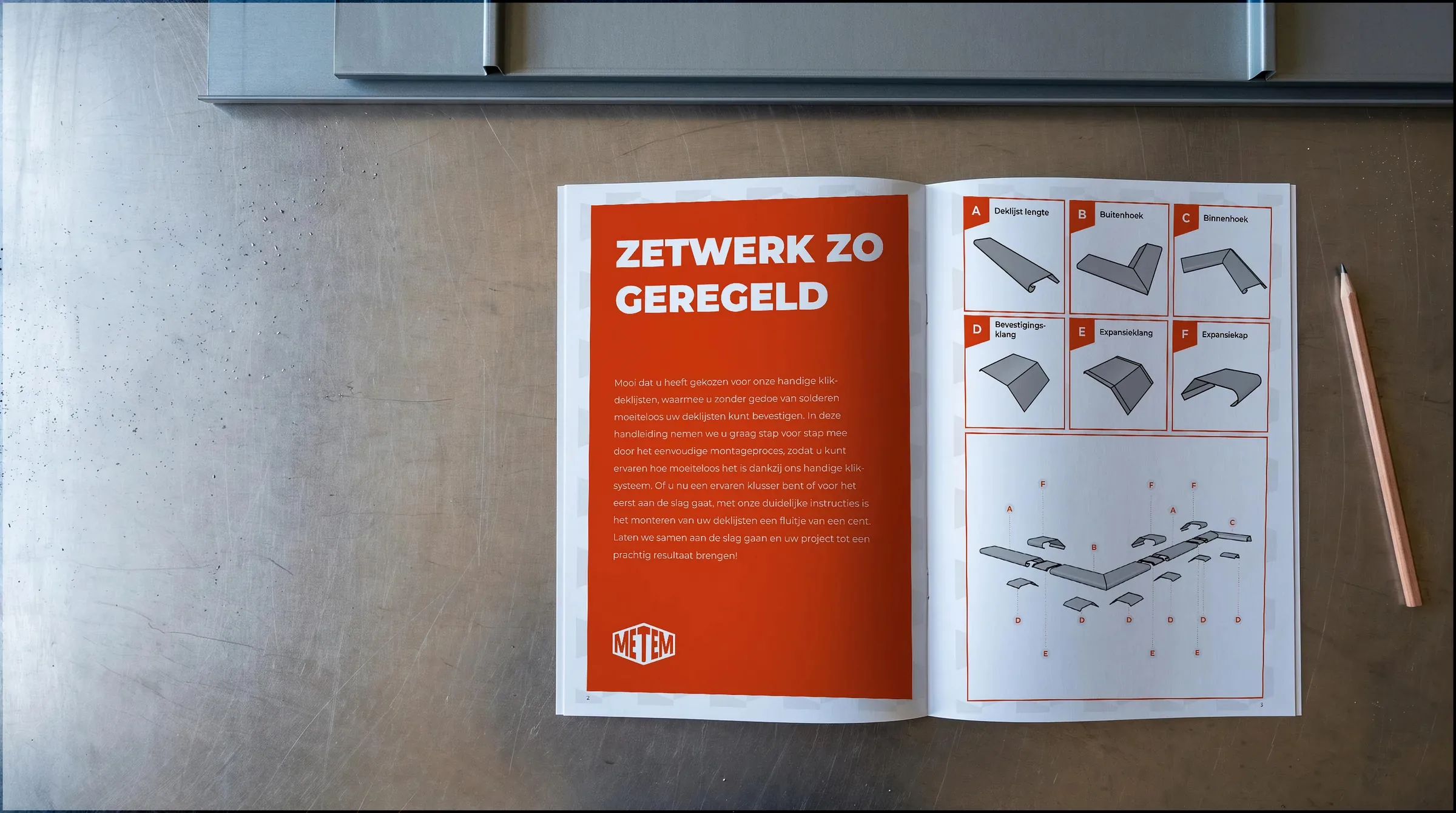

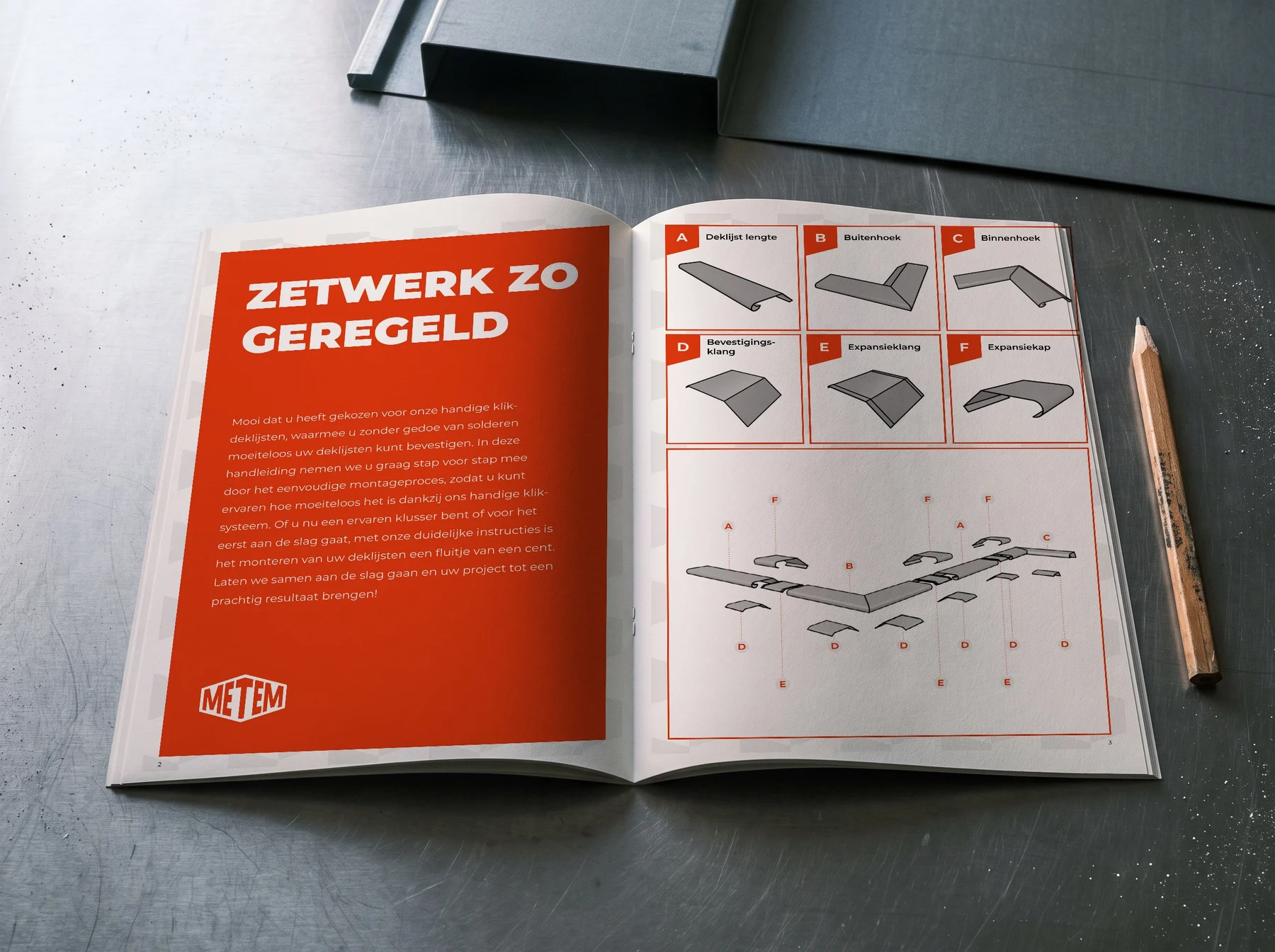

Pagina 2 en 3: het welkomstwoord in de Metem-oranje, tegenover het onderdelenoverzicht met de exploded view.
Pagina 1 van de montagehandleiding
p. 1
Pagina 2 van de montagehandleiding
p. 2

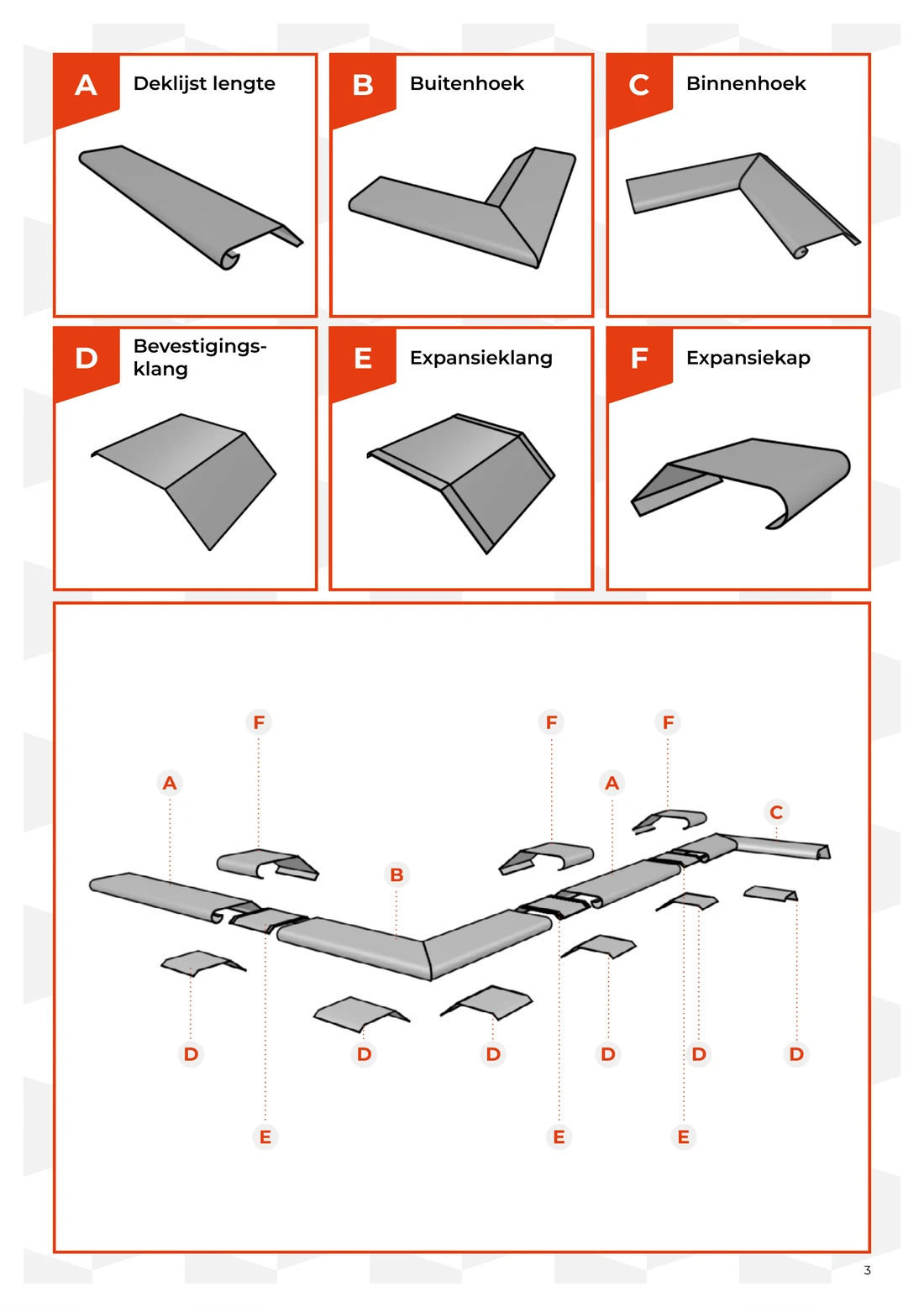

Pagina 3 van de montagehandleiding
p. 3

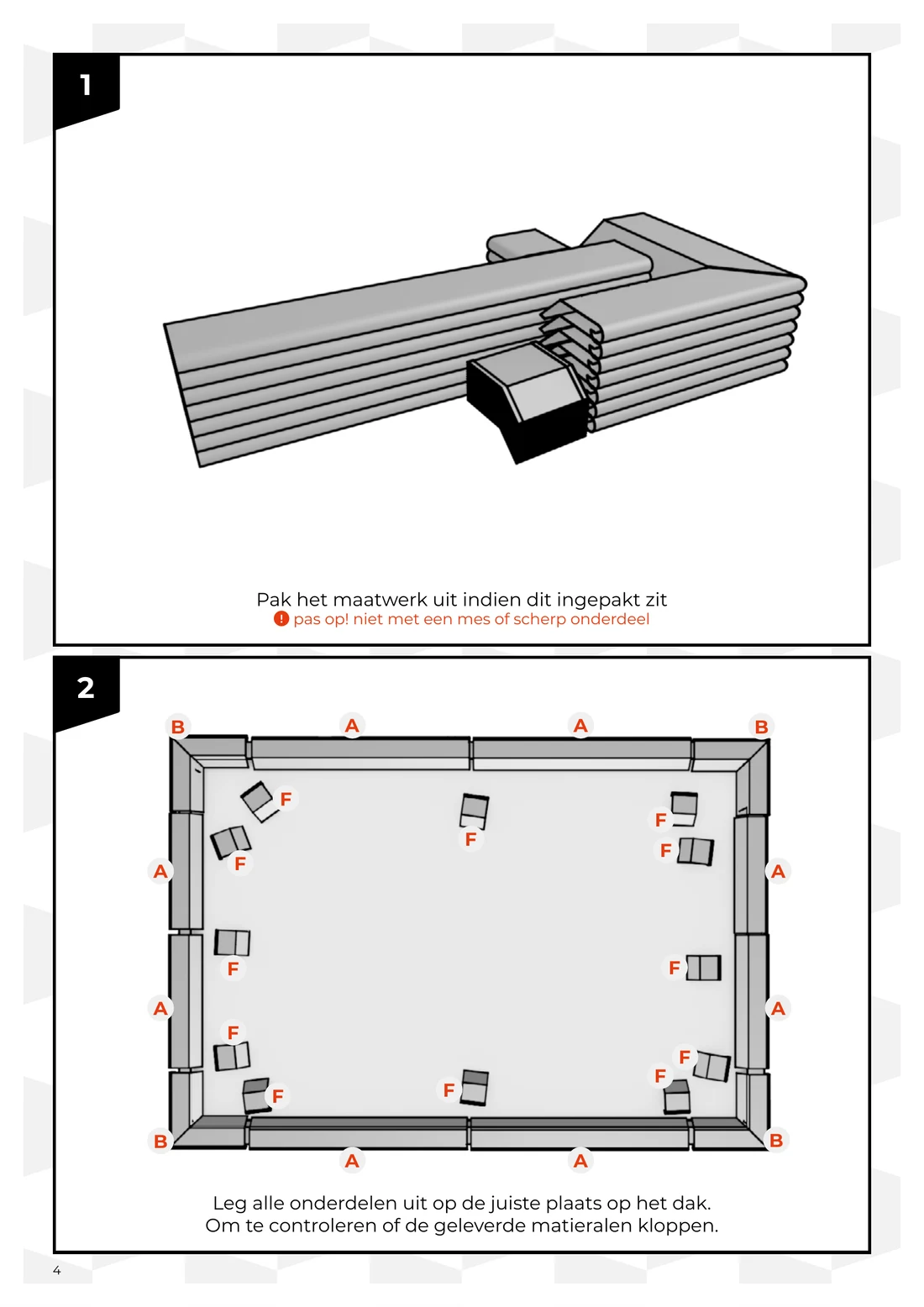

Pagina 4 van de montagehandleiding
p. 4

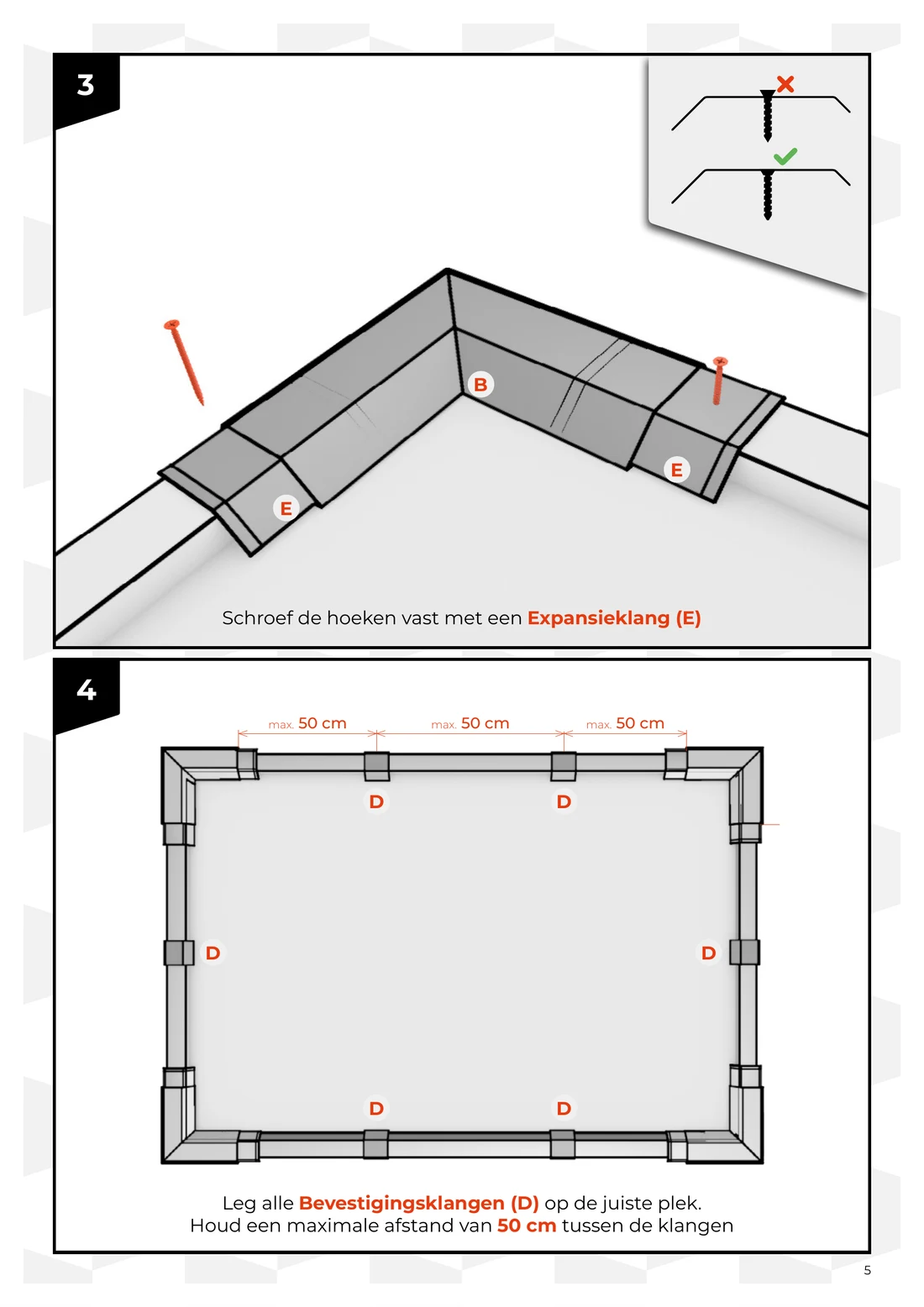

Pagina 5 van de montagehandleiding
p. 5

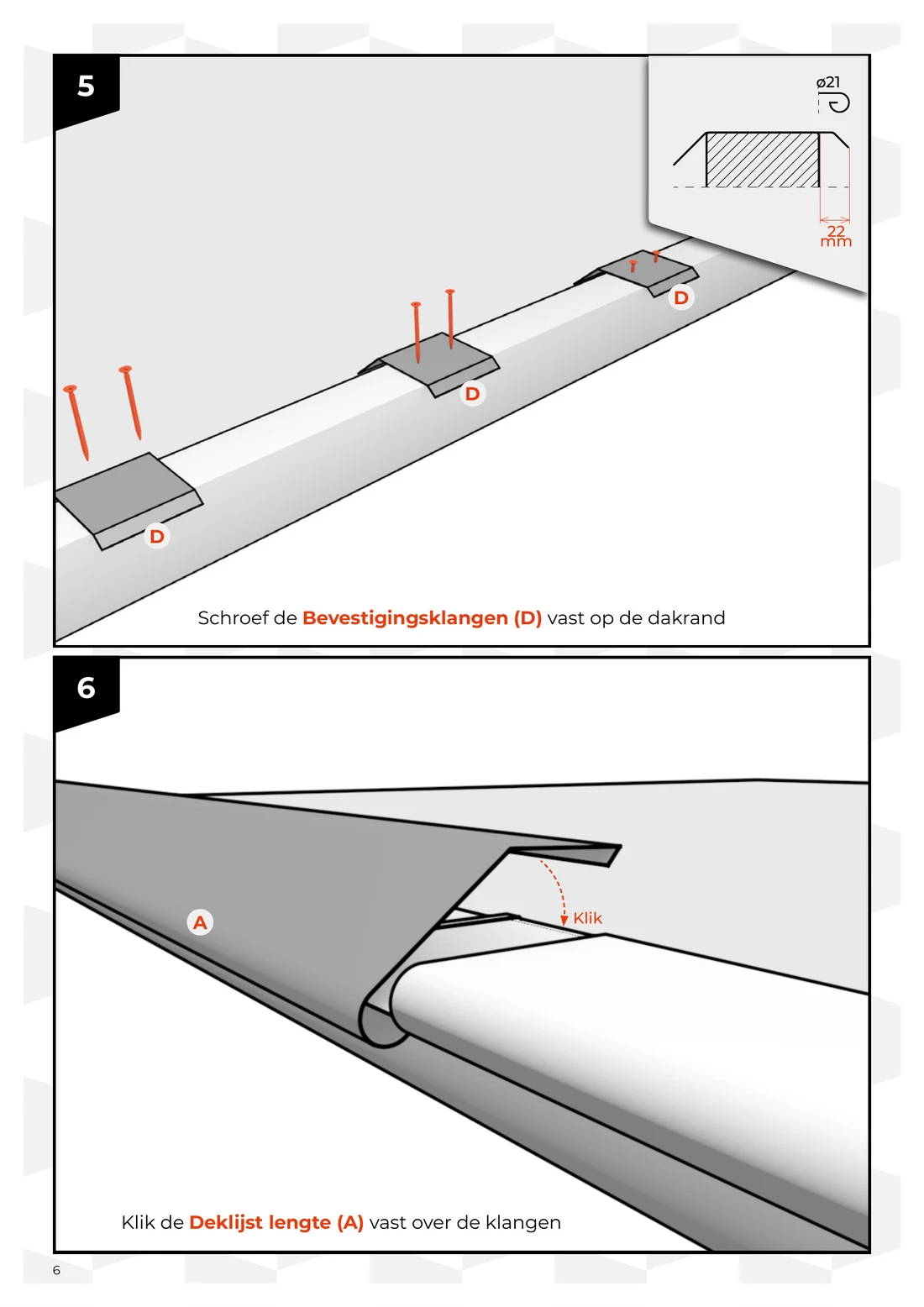

Pagina 6 van de montagehandleiding
p. 6

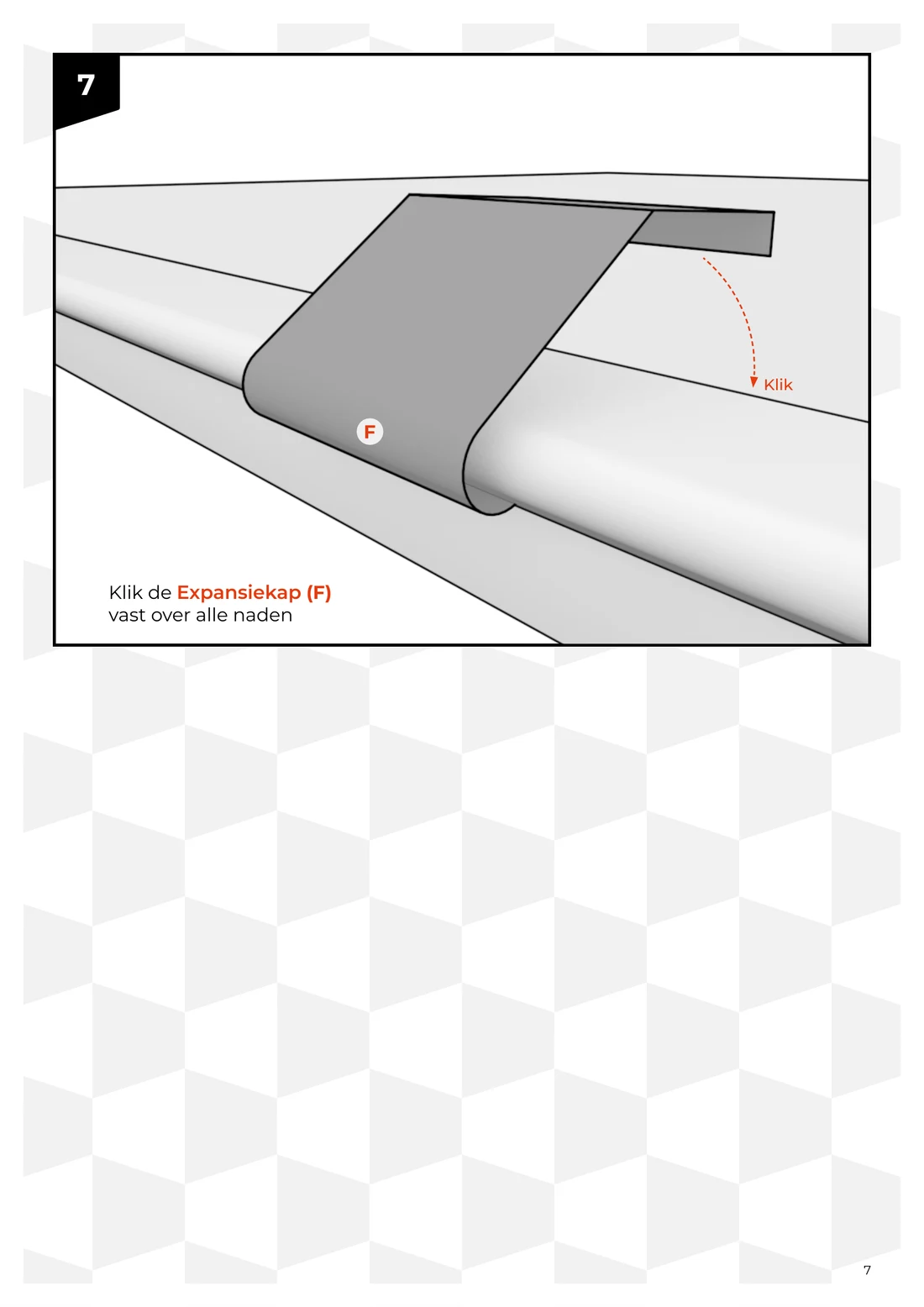

Pagina 7 van de montagehandleiding
p. 7

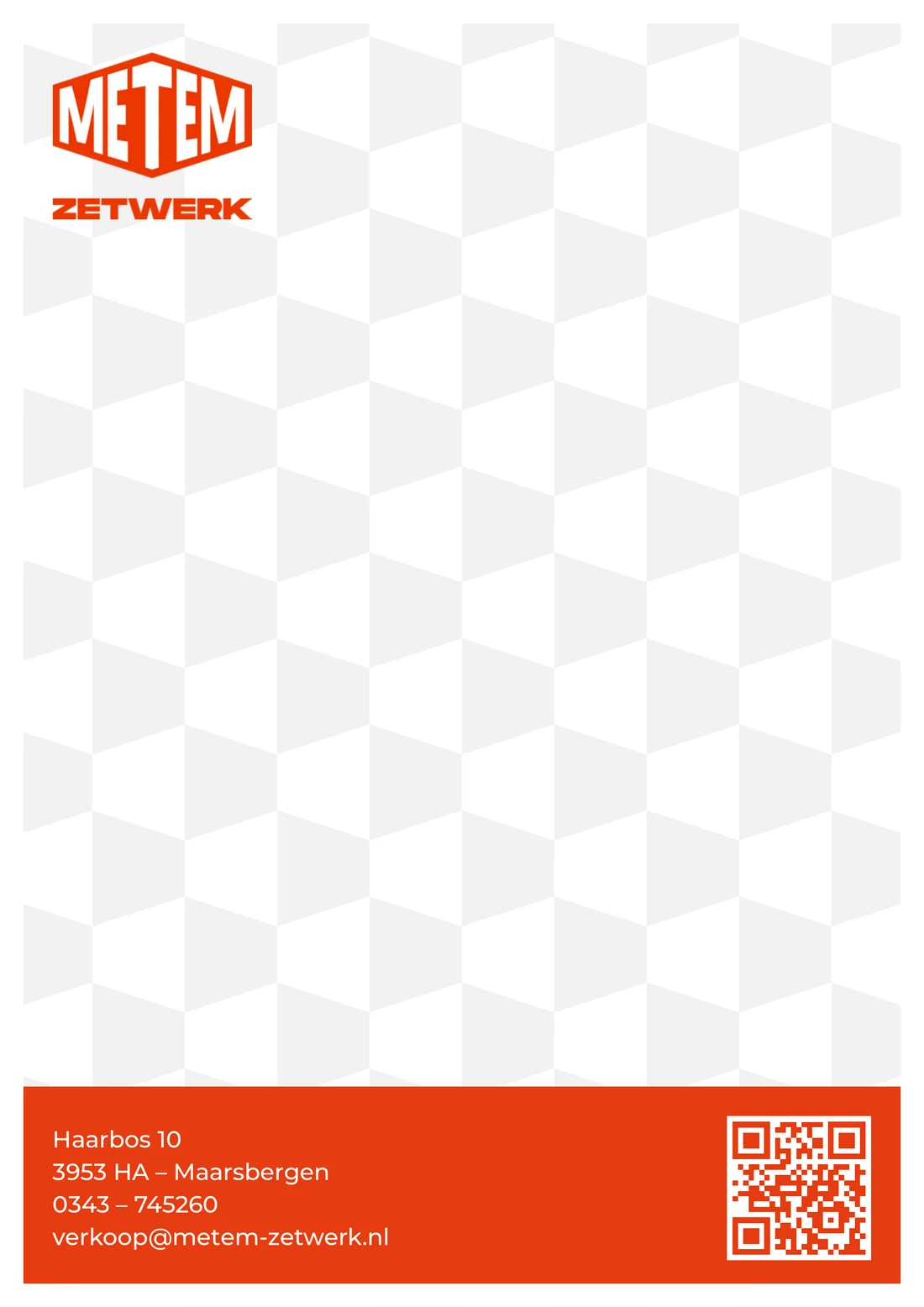

Pagina 8 van de montagehandleiding
p. 8

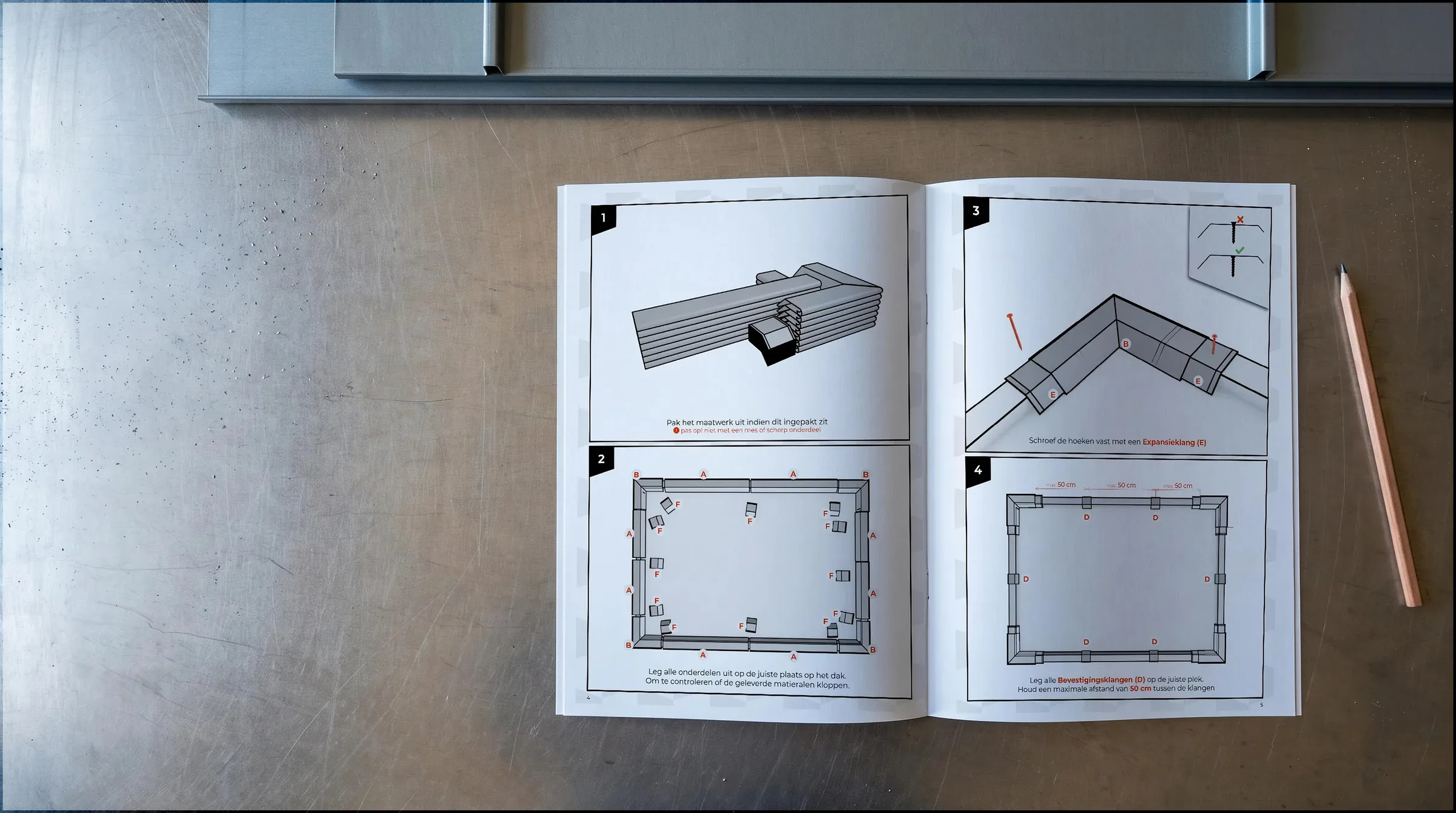

Acht pagina's, van cover tot achterpagina met adres en QR-code.

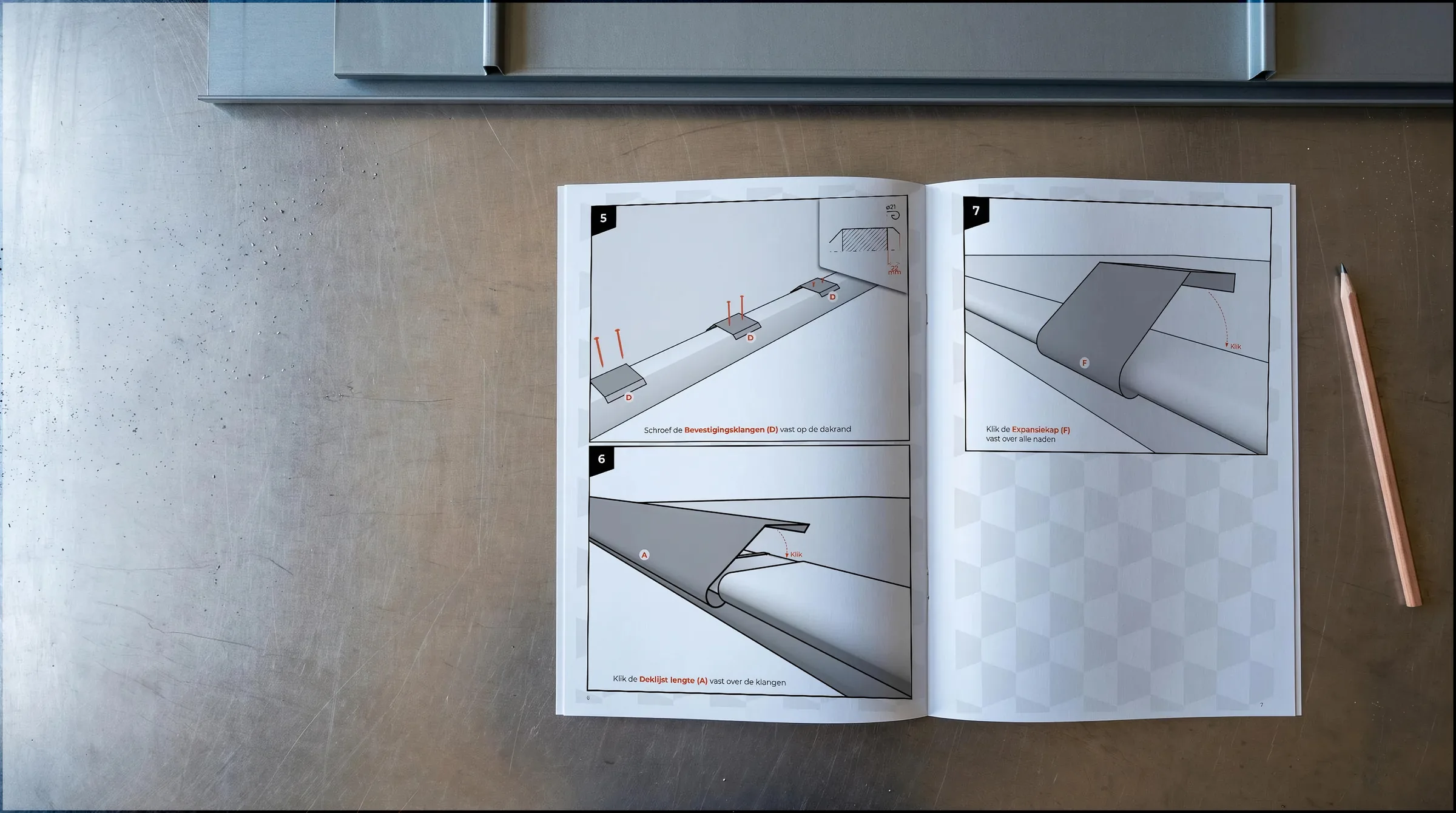

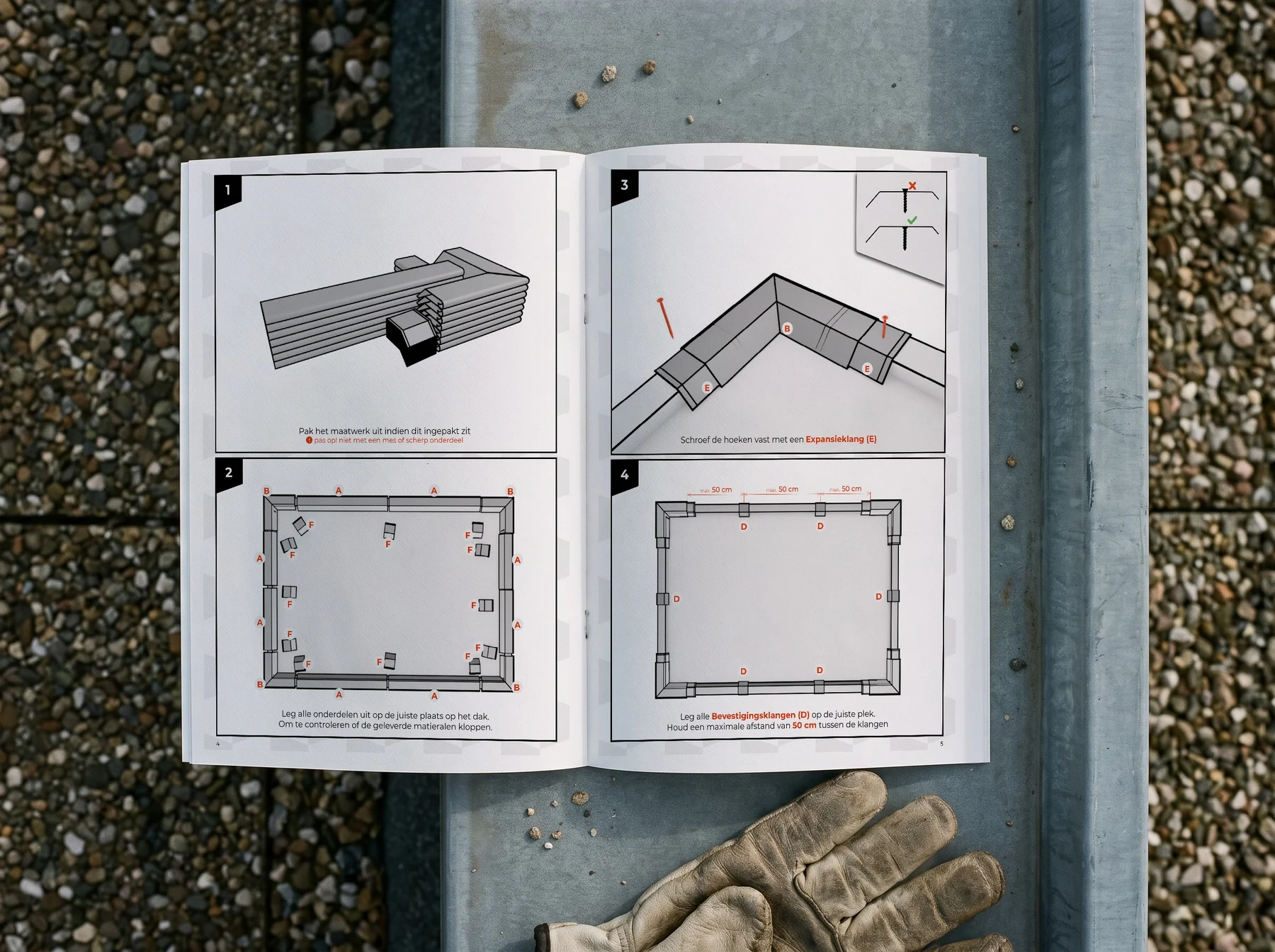

De gedrukte handleiding naast de deklijst op het dak.

Het traject

Hoe het is opgebouwd

Stap 1

Analyse

Het systeem leren kennen: de zes onderdelen en de zeven montagestappen, en per stap bepalen wat er in beeld moet.

Stap 2

3D-modellering

De zes onderdelen gemodelleerd in Cinema 4D, van deklijst tot expansiekap.

Stap 3

Renders

Toon-shading opgezet, camerastandpunten per stap bepaald, de exploded view en de goed/fout-inzet gerenderd.

Stap 4

Opmaak

Grafisch ontwerp en opmaak in InDesign, in de Metem-huisstijl, tot een drukklare montagehandleiding.

Resultaat

Wat het opleverde

Samenwerking

3D-modellering, renders, grafisch ontwerp en opmaak door Vormula Studio.
